GR-ADZUKI XBEE SHIELD

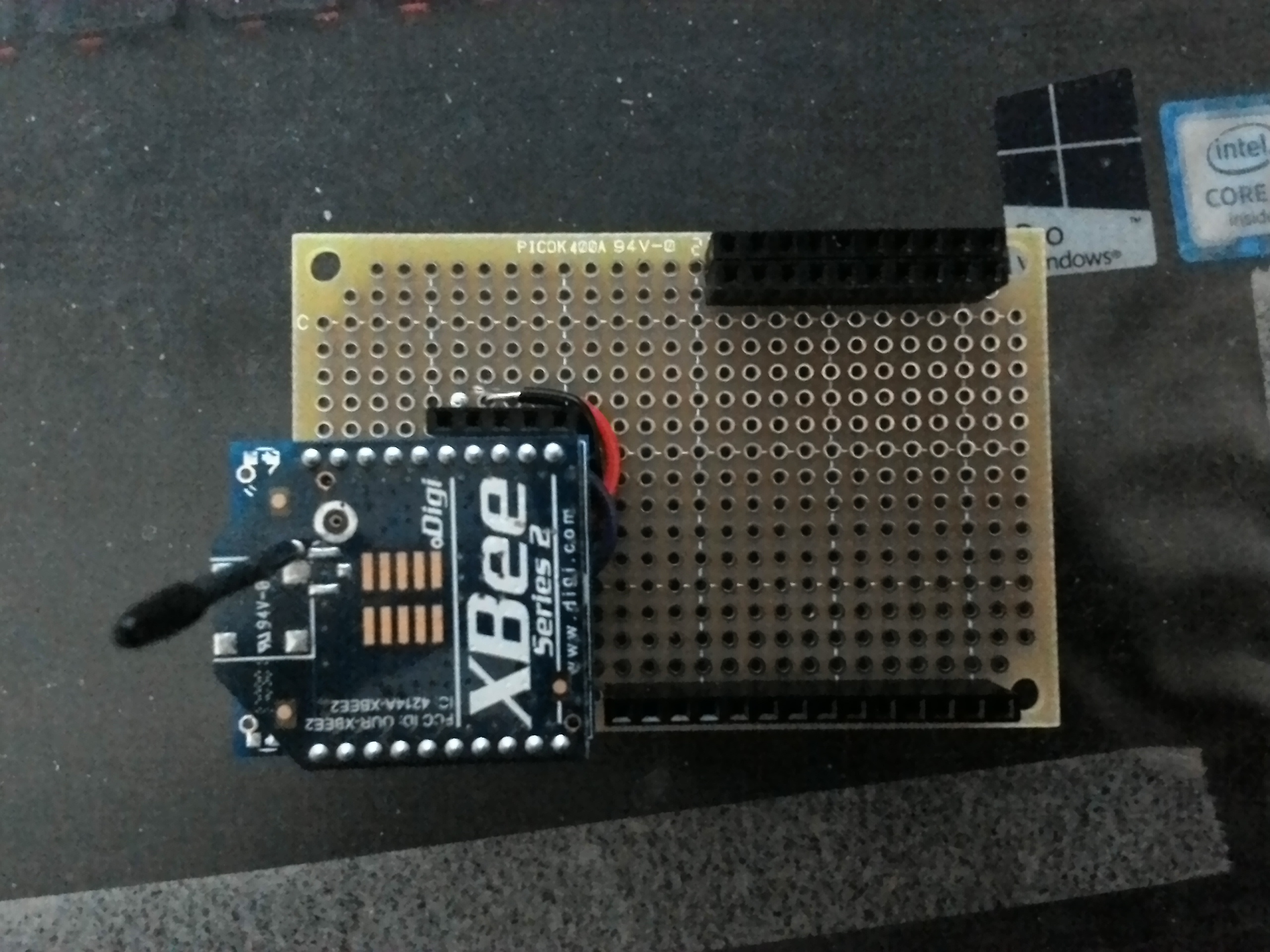

GR-ADZUKIのシールドを作成しました。まずは、XBeeシールドです。
シールドは、以下の材料で作成しています。
両面スルホール・ガラス・ユニバーサル基板 Ｃタイプ２．５４ｍｍピッチ（７２ｘ４７ｍｍ）
http://akizukidenshi.com/catalog/g/gP-00189/
ピンソケット １ｘ１４ （１４Ｐ） リード長１５ｍｍ
http://akizukidenshi.com/catalog/g/gC-09667/
ピンソケット １ｘ１０ （１０Ｐ） リード長１５ｍｍ 2本
http://akizukidenshi.com/catalog/g/gC-07914/
ピンソケット １ｘ５ （５Ｐ） リード長１５ｍｍ
http://akizukidenshi.com/catalog/g/gC-10397/
XBee関係は以下になります。
ＸＢｅｅ ＺＢ Ｓ２Ｃモジュール ワイヤーアンテナタイプ
http://akizukidenshi.com/catalog/g/gM-10072/
※実機は古いモジュール使用しています。
XBeeピッチ変換基板とソケットのセット
https://www.switch-science.com/catalog/100/
PC側Zigbeeコーディネータ
ＸＳｔｉｃｋ ＺＢ Ｊａｐａｎ
http://akizukidenshi.com/catalog/g/gM-09335/
XBeeとの通信は、Serial1を使用しています。このためデジタルコンパスは、取り外し、5ピンの連結ピンソケットとつないでいます。5ピンのソケットのうち、３V、GND、7ピン（TX1）、8ピン（RX1）の4本を使用しています。
あらかじめXBee設定ソフトXCTUでコーディネータと接続できるようにXbeeモジュールに設定しておけば、GR-AZDUKI側でのプログラムは不要です。
通信は、GR-ADZUKI SERIAL1 SAMPLEで確認しました。
https://github.com/jendo1969/GR-ADZUKI2/blob/master/Serialout/Serialout1.ino
なおXBee WiFiは、消費電力が足りなく使用できません。
I made a shield of GR-ADZUKI. First of all, it is XBee shield.
The shield is made with the following materials.
Double sided through hole · glass · Universal board C type 2.54 mm pitch (72 x 47 mm)
http://akizukidenshi.com/catalog/g/gP-00189/
Pin socket 1 x 14 (14 P) Lead length 15 mm
http://akizukidenshi.com/catalog/g/gC-09667/
Pin socket 1 x 10 (10 P) Lead length 15 mm 2pcs
http://akizukidenshi.com/catalog/g/gC-07914/
Pin socket 1 x 5 (5 p) Lead length 15 mm
http://akizukidenshi.com/catalog/g/gC-10397/
The XBee relationship is as follows.
XBee ZB S2C module wire antenna type
http://akizukidenshi.com/catalog/g/gM-10072/
※ The actual module uses old module.
XBee pitch conversion board and socket set
https://www.switch-science.com/catalog/100/
PC side Zigbee coordinator
XStick ZB Japan
http://akizukidenshi.com/catalog/g/gM-09335/
Communication with XBee uses Serial 1. For this reason, the digital compass is detached and connected with a 5 pin connecting pin socket. Of the 5 pin sockets, 4 V, 3 G, GND, 7 pins (TX 1), 8 pins (RX 1) are used.
If you set the Xbee module in advance so that it can be connected to the coordinator with the XBee setting software XCTU in advance, the program on the GR-AZDUKI side is unnecessary.
Communication was checked with GR-ADZUKI SERIAL1 SAMPLE.
https://github.com/jendo1969/GR-ADZUKI2/blob/master/Serialout/Serialout1.ino
XBee WiFi can not be used because it consumes less power.
我做了GR-ADZUKI的盾牌。 首先，它是XBee盾牌。
屏蔽由以下材料製成。
雙面通孔·玻璃·通用板C型2.54 mm節距（72 x 47 mm）
http://akizukidenshi.com/catalog/g/gP-00189/
引腳插座1 x 14（14 P）引線長度15 mm
http://akizukidenshi.com/catalog/g/gC-09667/
引腳插座1 x 10（10 P）引線長度15 mm 2pcs
http://akizukidenshi.com/catalog/g/gC-07914/
引腳插座1 x 5（5 p）引線長度15 mm
http://akizukidenshi.com/catalog/g/gC-10397/
XBee關係如下。
XBee ZB S2C模塊導線天線類型
http://akizukidenshi.com/catalog/g/gM-10072/
※實際模塊使用舊模塊。
XBee間距轉換板和插座組
https://www.switch-science.com/catalog/100/
PC端Zigbee協調員
XStick ZB日本
http://akizukidenshi.com/catalog/g/gM-09335/
與XBee的通信使用Serial 1。 出於這個原因，數字羅盤是分離的，並與一個5針連接針插座連接。 在5個引腳插座中，使用4 V，3G，GND，7個引腳（TX 1），8個引腳（RX 1）。
如果事先設置了Xbee模塊，以便可以事先使用XBee設置軟件XCTU連接到協調器，則GR-AZDUKI一側的程序是不必要的。
通訊與GR-ADZUKI SERIAL1 SAMPLE進行了檢查。
https://github.com/jendo1969/GR-ADZUKI2/blob/master/Serialout/Serialout1.ino
XBee WiFi無法使用，因為它消耗更少的電力。
